Alat Optik dalam Kehidupan Sehari-hari

Senin, 07 Mei 2018

MIKROSKOP


Mikroskop adalah alat untuk melihat benda-benda mikro. Pada bagian ini dijelaskan bagaimana proses pembentukan bayangan yang dibuat oleh mikroskop, baik untuk pengamatan mata berakomodasi ataupun tidak. Mikroskop terdiri dari dua lensa cembung, yaitu lensa objektif dan lensa okuler. Lensa objektif terletak dekat benda dan lensa okuler bersifat sebagai lup terletak didekat mata. Umumnya fok lebih besar daripada fob.  Benda diletakkan di ruang II lensa objektif (antara fob dan Pob). Bayangan dibentuk oleh lensa objektif bersifat nyata, terbalik dan disperbesar, oleh lensa okuler bayangan ini akan dilihat sebagai benda nyata, dan akan diletakkan di ruang I lensa okuler. Bayangan akhir yang dibuat oleh lensa okuler terletak didepan lensa okuler, maya dan terbalik. Bayangan akhir yang dibuat oleh mikroskop adalah terbalik, maya dan diperbesar.

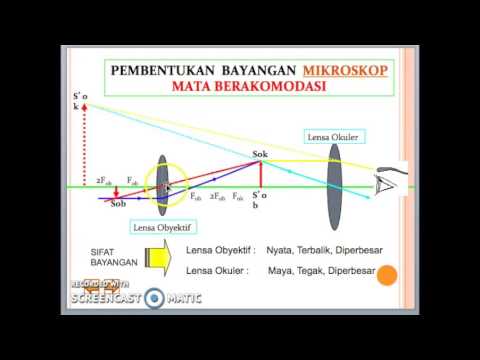

Proses Pembentukan Bayangan:
Benda OA diletakkan di ruang II (antara fob dan Rob) didepan lensa objektif sejauh Sob, dengan menggunakan prinsip pembiasan pada lensa cembung (sinar istimewa), maka akan dihasilkan bayangan OB dibelakang lensa objektif, terbalik, diperbesar, nyata dan berjarak Sob’ dari lensa objektif. Bayangan OB ini dianggap sebagai benda bagi lensa okuler, dan terletak di ruang I lensa okuler (antara fok dengan lensa) dan berjarak Sok. Oleh lensa okuler, bayangan ini akan dibiaskan didepan lensa okuler, tegak, diperbesar dan semu dan berjarak Sok’. Maka bayangan yang dihasilkan oleh mikroskop secara keseluruhan adalah OC. Sehingga sifat OC terhadap OA adalah terbalik, diperbesar dan semu. Jadi pada mikroskop terjadi dua kali pembesaran.
Perbesaran Pada Mikroskop
Perbesaran lensa objektif merupakan perbesaran linier sedangkan pada lensa okuler merupakan perbesaran anguler. Perbesaran linier merupakan perban-dingan tinggi bayangan akhir dengan tinggi benda semula.
Perbesaran total dari mikroskop adalah :
Persamaan ( 1 )
Mata berakomodasi maksimum
Pada mikroskop, lensa okuler sebenarnya berfungsi sebagai lup, sehingga perbesaran sudut untuk lup berlaku untuk lensa okuler mikroskop. Pada saat pengamatan dengan mata berakomodasi maksimum, benda terletak di ruang I lensa okuler, maka bayangan akhir yang dibentuk oleh lensa okuler akan jatuh dititik dekat mata, sehingga  S’ok = - Sn

Dari diagram diatas, akan didapatkan bahwa jarak antara lensa objektif dengan lensa okuler
(sering disebut dengan panjang tabung mikroskop) adalah :
Persamaan 2

 karena perbesaran mikroskop menurut persamaan 1  adalah : Mtotal = Mob x Mok
sedangkan Mok adalah perbesaran anguler untuk lup berakomodasi maksimum sehingga   perbesaran total mikroskop adalah :
Persamaan ( 3 )
Mata tidak berakomodasi
Bayangan yang dibentuk oleh lensa obyektif jatuh tepat di fokus okuler, sehingga bayangan
akhir oleh lensa okuler akan jatuh dititik tak hingga (Sok '  = ~, Sok = fok).
Panjang tabung mikroskop untuk pengamatan tidak berakomodasi (lihat gambar dibawah)
adalah :
Persamaan  ( 4 )
Perbesarannya pada mikroskop untuk pengamatan tanpa akomodasi, pada perbesaran oleh lensa okulernya menggunakan perbesaran pada lup untuk mata tidak berakomodasi  sehingga :
Persamaan ( 5 )
Proses pembentukan bayangan pada mikroskop untuk pengamatan tanpa akomodasi adalah:



Contoh soal :

Fokus obyektif dan okuler untuk sebuah mikroskop masingmasing adalah 85 cm dan 5 cm. Seseorang yang mempunyai titik dekat mata normal sejauh 25 cm mengamati preparat, dan panjang mikroskop saat itu 14 1/6 cm.  Tentukanlah:
a. perbesaran anguler
b. panjang mikroskop jika mata tak akomodasi

Solusi :
Karena mata berakomodasi maksimum, maka bayangan dari lensa okuler jatuh di titik dekat mata, sehingga Sok’ = Sn = - 25 cm Dengan menggunakan persamaan lensa tipis untuk lensa okuler, maka diperoleh letak bayangan dari lensa objektif terhadap lensa okuler, Sok = 41/6 cm.
Selanjutnya gunakan persamaan panjang mikroskop untuk mata berakomodasi maksimum (3.9), sehingga didapat letak bayangan yang dihasilkan oleh lensa objektif terhadap lensa objektik, Sob’ = 10 cm.
Dengan menggunakan persamaan lensa tipis untuk lensa objektif, maka diperoleh letak benda dari lensa objektif yaitu Sob = 2/3  cm.Gunakan data-data diatas untuk menghitung perbesaran yang dihasilkan oleh mikroskop untuk mata berakomodasi maksimum  sehingga diperoleh perbesaran total adalah M = 90 kali (jawaban a)
Jika mata tidak berakomodasi, bayangan yang dihasilkan lensa obyektif akan jatuh di titik fokus lensa okuler. Gunakan persamaan panjang mikroskop tanpa akomodasi sehingga didapat panjang mikroskop adalah d = 15 cm (jawaban b)
